電解液配方的優化方法對于開發高性能產品始終至關重要

鋰離子電池。傳統的優化方法主要針對

電解質組成類型，較少關注成分的優化

在某種電解質配方中的比例。在本文中，為了平衡兩者之間的關系

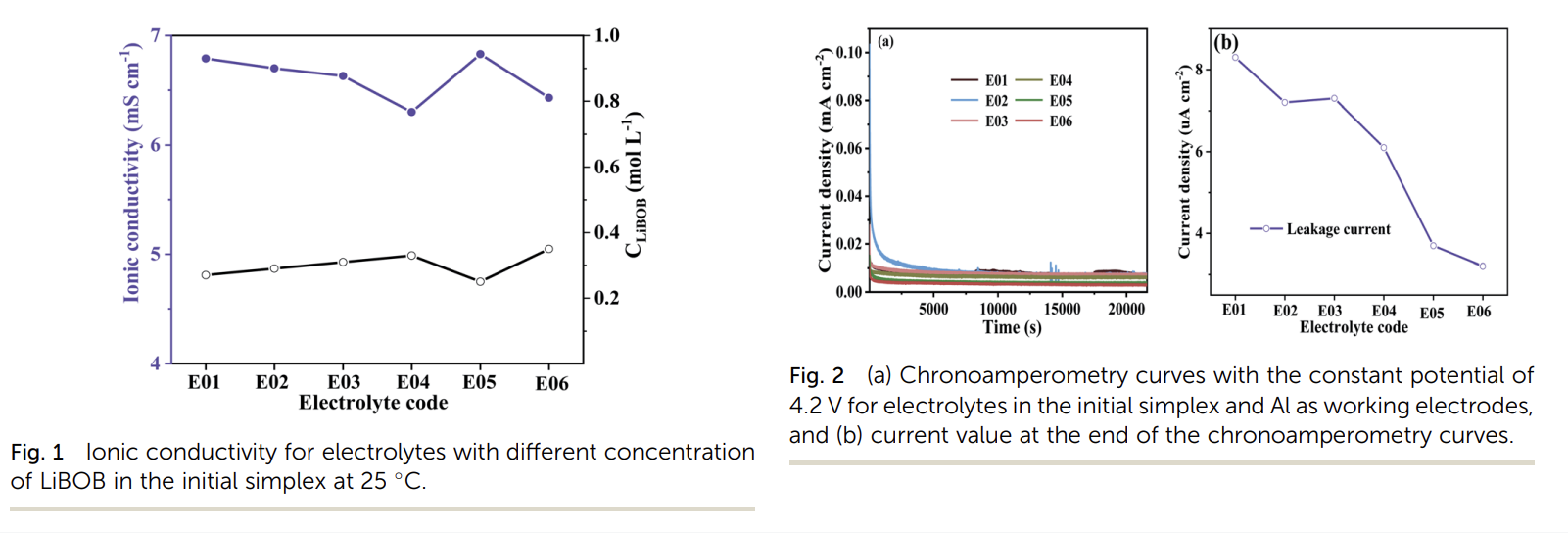

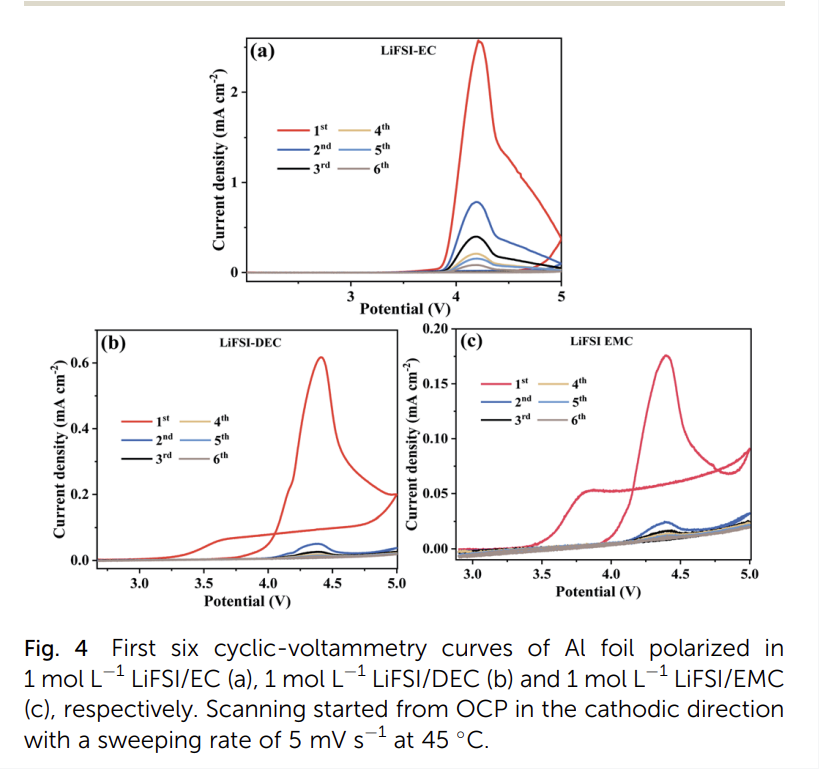

鋁（Al）箔的緩蝕和電池電化學性能、電解液系統

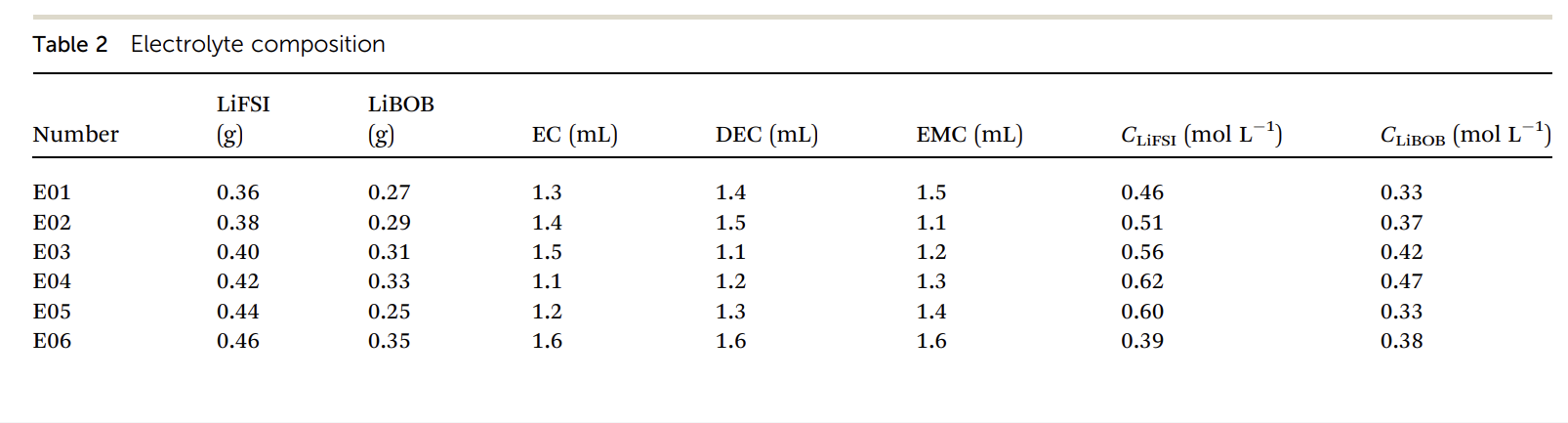

結合單純形法對LiFSI0.6–LiBOB0.4–EC/DEC/EMC （1 ： 1 ： 1， 體積） 進行優化，

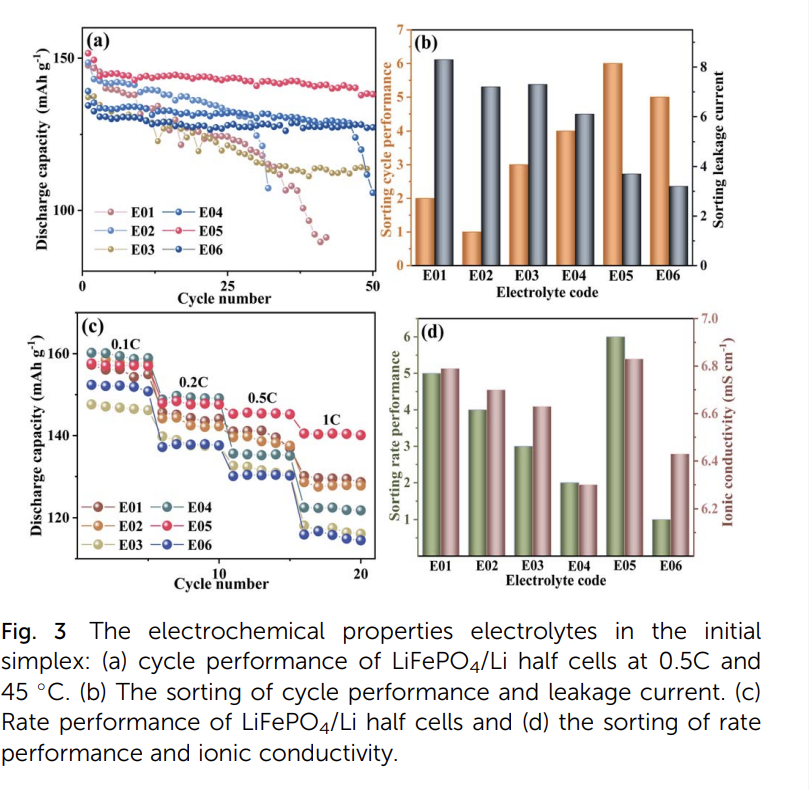

歸一化和電化學測試。磷酸鐵鋰 （LiFePO4） 陰極具有

LiFSI0.53–LiBOB0.35–EC/DEC/EMC （1.3 ： 1.5 ： 1.5） 的優化電解液可提供高容量

（0.5°C時為143.1 mA h g1）和45°C時的循環壽命（100次循環后保持率為94.9%）。這

出色的性能歸功于陰極電解質Interpha 的組成

參考文獻：Optimizing the composition of LiFSI-based electrolytes by a method combining simplex with normalization (rsc.org)
